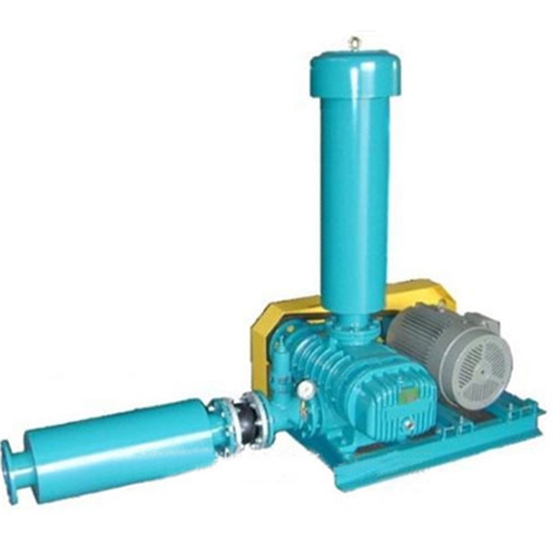

罗茨鼓风机的安装工序

我们在购买罗茨鼓风机后，会有一个困扰，要如何安装呢？怎么安装才是正确的呢？为此龙铁小编整理了安装程序，供大家参详。

安装的一般程序：

验收复测——垫板安装——底座安装——增速机安装——罗茨风机安装——电动机安装——油站安装——消音器安装——管道安装——管道试压——试运转。

1、验收复测：对风机进行验收，检查机体有无损坏。

2、垫板安装：为防止风机的损坏，需在四周分布的每根地脚螺栓处必须布置两组垫铁，垫铁安装应满足设备负重要求，外观应整齐，不得有歪斜，露出设备底座10-20mm，各垫板组上平面标高误差不大于3mm，每一组垫板组、垫板与垫板之间，垫板与设备底面之间接触均匀。

3、底座安装：风机底部安装底座，底座要求平稳，紧固，结实。

4、增速机安装：将增速机放置在做好的垫板上，然后找平找正。

5、罗茨鼓风机安装：用天车将风机吊到其底座上，初步拧紧风机和底座的联接螺栓，拆去鼓风机上壳上的附属元件，卸掉风机进排气侧轴承盖和轴承，卸去中分面之间的连接螺栓和定位销，垂直吊起上机壳，卸去调节缸中分面之间的连接螺栓和定位销钉及调节缸与导向环之间的螺栓，吊起调节缸上部及导向环上部，卸去叶片承缸中分面之间的连接螺栓和定位销钉，并垂直地吊起叶片承缸的上半部，松开连接板、调节缸支承的连接螺栓，安装起吊工具，吊走叶片承缸和调节缸下部，在叶片承缸与调节缸组合体的两端面安装起吊装置，翻转180°，松开导向环，起吊装置的螺栓，吊起调节缸下半部和导向环下半部，安装过程与之相反，每一零部件在安装前必须认真清洗。清洗干净后，应该加甘油或机油的部分应加好油，在安装下调节缸前应先找平下机壳，测量下机壳中分面的水平度，并通过底座顶丝给与调整，使得四个支承面均能全面接触，此机壳水平度允差：纵向为0.04mm/m，横向为0.06mm/m。安装好叶片承缸后，安装已经测好动平衡的转子（转子的动平衡由生产厂家保证，具体吊装和使用工具参照说明书操作）然后反复拆卸顺序。在安装时应根据随机资料检测各部分的间隙是否符合说明书和合格证书中的相应要求（具体要求很多参照说明书合格证），在安装过程和检测过程中生产厂家和甲方应有相应得人员参加，如果出现问题应及时协商解决。传动侧轴承座标标高极限偏差不大于0.015mm，下机壳的纵向中心与轴承座纵向中心线应相重合，公差为0.03mm，上下机壳水平中分面在自由状态下应相贴合，在均匀把紧1/3的连接螺栓时，周边应无间隙，一定要注意静叶片和转子、动叶片和机壳的径向间隙，转子各部位的端面和径向园跳动量，底座上导向建和机体导向键槽之间的间隙，这些间隙应符合设备技术文件的规定，并应做好相应记录。鼓风机是一个精密制造出来机器，所有部件都应小心处理，有些零部件应放置在专用支承上，对于表面易于碰伤、擦伤的零部件应放置在橡胶板或木板上，在拆卸时应在非工作面上清晰的标记或打好相应的字头，放在干净的地方由专人保管好，最后根据联轴器的说明书连接好联轴器。

6、主电机安装: 用天车将电机吊到其底座上，上好联轴器，根据增速机找平，找正电机，同轴度，应符合技术要求，公差为±0.015mm，然后连接好联轴器，最后安装好出线箱。

7、风机附属设备安装：其附属设备主要有润滑油站，动力油站、进风联箱、消音器、阀门和相应的管道，润滑油站和动力油站因振动较小，重量较小，安装精度较低，利用凿毛放垫板安装，将油站吊放到位后进行找平找正，然后进行灌浆。进风联箱、阀门和其管道应无强力安装，油管道先进行酸洗和油循环冲洗，消音器应有相应基础找正即可，需要强调的是与鼓风机体进、出口相应连接的风管道，其法兰与对接的机体法兰应同心，两法兰应平衡，连接法兰时应注意不使风管对机体增加力，严禁强力对口。
